Tempat asal:
Langfang, Hebei, Tiongkok
Nama merek:
suhigo
Sertifikasi:
ISO-9001
Hubungi kami

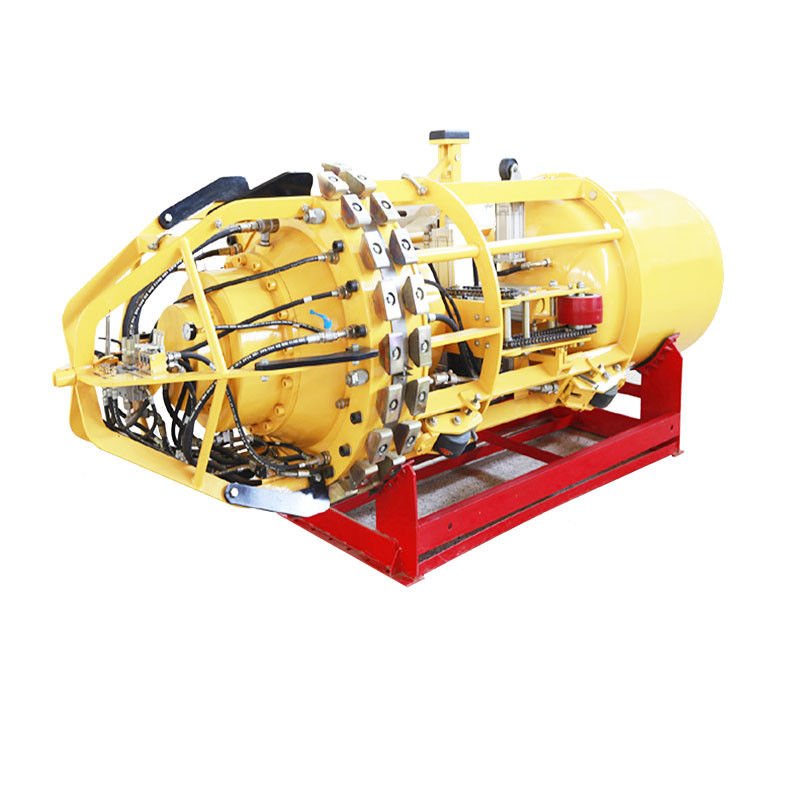

Serial HGND pipa pneumatik internal line-up Clamp menghasilkan gaya radial dari bagian dalam pipa baja untuk dengan cepat menyelaraskan dua lubang pipa untuk memenuhi persyaratan pengelasan pipa.Ini beroperasi dan mengendalikan dengan udara terkompresi sebagai sumber daya.
Peralatan ini menggunakan udara terkompresi sebagai sumber daya untuk mengemudi, operasi dan kontrol.Khususnya cocok untuk pembangunan pipa transmisi air dan pipa minyak dan gas dengan persyaratan perlindungan lingkungan yang tinggi, dan dapat memenuhi konstruksi berbagai pipa dengan diameter pipa 6 "~ 80" dan ketebalan dinding yang berbeda.
Klem non-self-propelled (Ditarik secara manual)
| MOdel | Ukuran pipa | Nomor piston | Kekuatan piston | L | W | H | Berat badan | Kubik |
| (mm) | (KN) | (mm) | (mm) | (mm) | (kg) | (m3) | ||
| HGDNQ6 | 168 | 6X2 | 135 | 1473 | 150 | 150 | 35 | .04 |
| HGDNQ8 | 219 | 6X2 | 210 | 1593 | 189 | 189 | 55 | .06 |
| HGDNQ10 | 273 | 6X2 | 380 | 1665 | 240 | 240 | 60 | .09 |
| HGDNQ12-14 | 305-357 | 6X2 | 405 | 1751 | 280 | 280 | 100 | .14 |
Clamp Self-propelled (Mengemudi dengan Kekuatan Sendiri)
| MOdel | Ukuran pipa | Nomor piston | Kekuatan piston | Kekuatan motor | Nomor motor. | L | W | H | Berat badan | Kubik |
| (mm) | (KN) | (hp) | (mm) | (mm) | (mm) | (kg) | (m3) | |||
| HGDNQ16-18 | 406-457 | 8x2 | 960 | 1 | 1 | 2132 | 360 | 360 | 188 | .29 |
| HGDNQ20-22 | 508-559 | 10x2 | 1060 | 1.5 | 1 | 2434 | 480 | 480 | 296 | .59 |
| HGDNQ22-24 | 559-610 | 12x2 | 1270 | 1.5 | 1 | 2500 | 530 | 530 | 390 | .72 |
| HGDNQ24-26 | 610-660 | 12x2 | 1270 | 1.5 | 1 | 2672 | 580 | 580 | 418 | .90 |
| HGDNQ28-30 | 711-762 | 12x2 | 1750 | 1.5 | 1 | 2700 | 670 | 670 | 512 | 1.2 |
| HGDNQ30-32 | 762-813 | 14x2 | 2940 | 3 | 1 | 2938 | 690 | 690 | 733 | 1.4 |
| HGDNQ34-36 | 864-914 | 16x2 | 2940 | 3 | 1 | 3020 | 790 | 790 | 779 | 1.8 |
| HGDNQ36-38 | 914-965 | 18x2 | 2940 | 3 | 1 | 3188 | 860 | 860 | 865 | 2.4 |
| HGDNQ40-42 | 1016-1067 | 20x2 | 2940 | 3 | 1 | 3029 | 980 | 980 | 982 | 3.0 |
| HGDNQ46-48 | 1168-1219 | 20x2 | 4855 | 3 | 1 | 3100 | 1050 | 1050 | 1420 | 3.7 |
| HGDNQ48-50 | 1219-1270 | 22x2 | 4855 | 3 | 2 | 3517 | 1120 | 1120 | 1876 | 5.2 |
| HGDNQ52-54 | 1321-1372 | 22x2 | 4855 | 3 | 2 | 3520 | 1210 | 1210 | 1988 | 5.4 |
| HGDNQ56 | 1422 | 22x2 | 4855 | 3 | 2 | 3500 | 1310 | 1310 | 2187 | 6.6 |
| HGDNQ60 | 1524 | 22x2 | 4855 | 3 | 2 | 3500 | 1310 | 1310 | 2187 | 6.6 |
| HGDNQ62-66 | 1574-1676 | 24x2 | 4855 | 3 | 2 | 3864 | 1557 | 1557 | 2887 | 10.0 |
| HGDNQ68-72 | 1727-1727 | 24x2 | 4855 | 3 | 2 | 3864 | 1557 | 1557 | 2887 | 10.0 |
| HGDNQ76-80 | 1930-2032 | 30x2 | 4855 | 3 | 2 | 4000 | 1800 | 1800 | 3855 | 13.0 |
Fitur teknis dari Suhigo Pneumatic Internal Clamp:
1) Desain kompak, kinerja yang aman dan dapat diandalkan
Desain yang masuk akal dan proses produksi yang dapat dikontrol memastikan akurasi pemesinan dan akurasi dimensi dari berbagai bagian, sehingga memastikan kinerja bagian.
2) Keakuratan penyelarasan yang tinggi dan berbagai aplikasi
Bagian kerja inti dipilih dari merek terkenal internasional dan diproses oleh bagian struktural pusat pemesinan CNC, untuk mencapai akurasi keselarasan komponen keselarasan yang tinggi.
3) Penerapan yang diperluas
Dengan mengganti blok ekspansi, adaptor dapat memenuhi kebutuhan ukuran pipa yang berubah dalam kisaran tertentu,memperluas jangkauan aplikasi adaptor dan mewujudkan satu mesin dengan beberapa fungsi.
4) Bersih, efisien, perlindungan lingkungan, kemampuan memanjat yang kuat dan kemampuan melewati yang kuat
Udara terkompresi digunakan sebagai tenaga, bersih, efisien dan memenuhi persyaratan manajemen HSE konstruksi.
Motor pneumatik merek terkenal di dunia dan desain struktur kompak, menghemat energi, dan memiliki kapasitas memanjat yang kuat (> 20 °) dan kapasitas melewati yang kuat (30 kali D)
5) Pengaturan cepat, pemeliharaan mudah
Ketika perlu beradaptasi dengan ketebalan dinding yang berbeda, peralatan dapat diatur dengan cepat, nyaman dan akurat untuk memberikan efisiensi kerja yang tinggi
6) DNQ16' dan di atas ukuran penjepit pneumatik memiliki sistem self-propelled
Kecepatan berjalan diatur, konsumsi udara lebih rendah dan kinerja pendakian yang lebih baik.
Penghentian ekspansi sisi ganda silinder diadopsi untuk pengereman, dengan kekuatan pengereman yang sangat baik dan kecepatan pengereman.
Sistem perjalanan dan sistem pengereman membentuk interlock jalur gas untuk meningkatkan fleksibilitas dan keselamatan operasi ramp.
7) Perangkat batas ditambahkan ke sistem ekspansi
Pada dasarnya mengakhiri mendukung pusat mati. dalam kasus sebelumnya, kecelakaan penyumbatan pipa tidak pernah terjadi
